Технические характеристики и область применения стандарта DIN 2632

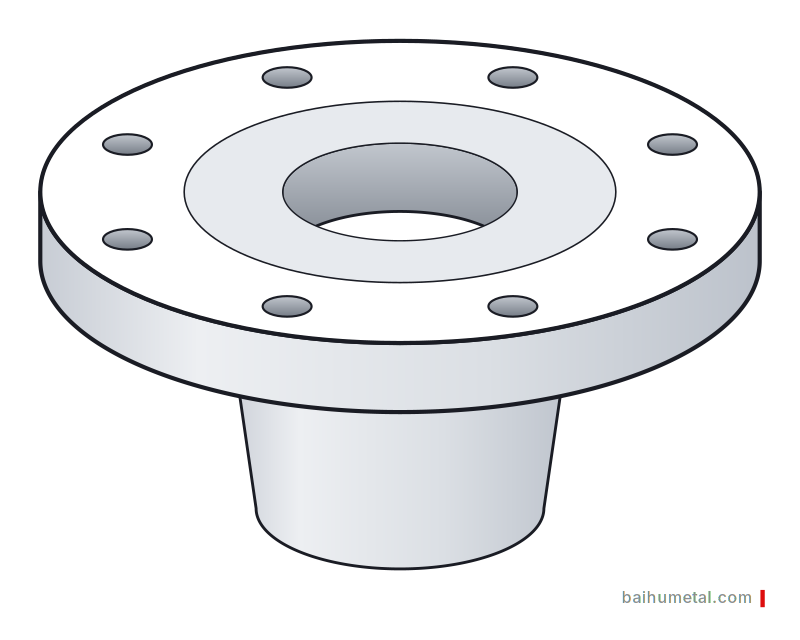

Стандарт DIN 2632 определяет геометрические параметры и требования к исполнению воротниковых приварных фланцев, рассчитанных на эксплуатацию при номинальном давлении 10 кгс/см² (PN 10). Номенклатура изделий охватывает диапазон номинальных диаметров от DN 10 до DN 3000.
Данный тип соединительных элементов широко применяется в монтаже трубопроводных систем, обвязке резервуаров, сосудов, работающих под давлением, а также в узлах запорно-регулирующей арматуры. Конструктивная особенность изделия заключается в наличии конического перехода (воротника), который обеспечивает равномерное распределение механических напряжений и позволяет выполнять надежную сварку встык с трубой.
Техническая документация DIN 2632 регламентирует габаритные размеры, требования к качеству обработки уплотнительных поверхностей и базовые параметры массы изделий. Процессы производства, контроля качества и маркировки соответствуют стандартам DIN 2519, а выбор уплотнительных поверхностей осуществляется согласно DIN 2526.
Материалы для производства фланцев
- Нержавеющие стали
- Углеродистые стали
- Легированные стали
- Жаропрочные марки сталей
Фланцы, выполненные из стали марки C22, рассчитаны на эксплуатацию при температурах до 120°C без потери номинальных прочностных характеристик. В случае повышения температуры до 300°C при проектировании узлов необходимо учитывать снижение предела текучести материала.
Важное примечание: Стандарт DIN 2632 официально признан устаревшим. Актуальные требования к производству данных изделий регламентируются современным стандартом DIN EN 1092-1 (тип 11B). Специалисты Baihu готовы проконсультировать вас по подбору аналогов и поставке фланцевой продукции в соответствии с действующими нормами.
